29F512

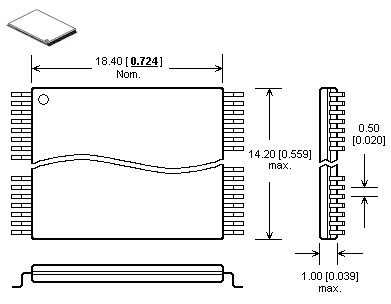

FLASH 29F512 (TSOP56, 724 mil)

512Mb, 64MB (67.108.864 byte), 400 0000 hex 8 bit

pinout

        +--\/--+
    A23 |1   56| A24
    A22 |2   55| NC
    A15 |3   54| A16
    A14 |4   53| *BYTE
    A13 |5   52| Vss
    A12 |6   51| DQ15/A-1
    A11 |7   50| DQ7
    A10 |8   49| DQ14
     A9 |9   48| DQ6
     A8 |10  47| DQ13
    A19 |11  46| DQ5
    A20 |12  45| DQ12
    *WE |13  44| DQ4
 *RESET |14  43| Vcc
    A21 |15  42| DQ11
*WP/ACC |16  41| DQ10
 RY/*BY |17  40| DQ2
    A18 |18  39| DQ8
    A17 |19  38| DQ9
     A7 |20  37| DQ1
     A6 |21  36| DQ8
     A5 |22  35| DQ0
     A4 |23  34| *OE
     A3 |24  33| Vss
     A2 |25  32| *CE
     A1 |26  31| A0
     NC |27  30| NC
     NC |28  29| Vio
        +------+
